Guía Única: Configuración de Enlaces Punto a Punto con Antenas

Si lo que buscas es llevar tu internet a grandes distancias existe un dispositivo que te ayudará a realizar dicha configuración y por ende llevar tu internet de un punto A a un punto B a kilómetros.

Ese dispositivo son las antenas direccionales, que, fueron fabricadas intencionalmente para mandar internet de forna direccional inalambricamente a otra antena receptora a través de una configuración. De esa forma, donde esta colocada dicha antena receptora se podrá conectar un router, switch y computadoras para surtir internet sin interrupciones.

Esta configuración  es llamada enlaces punto a punto y es lo que te explicaré hoy en este post. Te mostraré las configuraciones de varias marcas de antenas para que sigas los pasos de la que coincide con la tuya. Para realizarlo necesitas de:

• Una Cable de red RJ45.
• Una computadora para realizar configuraciones.
• Dos antenas (una que emita y otra que reciba).

Una vez tengas esto tendrás listo lo que necesitas para hacer el enlace P.P ¿Quieres saber mas? Te invito a que sigas leyendo el post.

Como Configurar el Enlaces Punto a Punto con Antenas [ Paso a Paso ]

Como te había comentado, muchas veces nos presentamos con el inconveniente de tenemos internet bien sea en nuestra oficina (u hogar) y como no tenemos otra linea de internet, queremos llevar ese internet a nuestra casa (u oficina) pero se encuentra a una distancia tan grande que un router normal no cumple con unas características tan optimizadas para satisfacer ese requerimiento.

Es por eso que existe la configuración punto a punto y se hacen con las antenas direccionales. Ellos tienen un angulo bajo de señal radial (omnidireccional) para concentrar todo su potencia en la señal de forma lineal (direccionalmente). Es por eso que a continuación te enseñare las configuraciones de varias de estas antenas según su marca:

Si quieres Configurar un enlace Punto a Punto en Antenas TpLink, sigue estos Pasos:

A) Para Configurar Antena Tplink emisora:

1. Conecta tu antena a la fuente de corriente y enciendelo.

2. Ahora conecta dicha antena al computador para poder configurarlo. En algunas antenas, cuentan con puerto PoE, así que solo será necesario conectarlo directamente de la pc o modem para poder configurarlo.

3. Luego tienes que ir a tu computadora y colocar un IP fija como por ejemplo 192.168.0.103 o algo parecido. Esto debe ser a tu criterio.

4. En el siguiente paso lo que harás es abrir el buscador de tu preferencia y colocar en la URL la siguiente IP: 192.168.0.254. Dale "enter" y se abrirá una pagina así no tengas internet.

5. Una vez se abra dicha pagina, te pedirá un usuario y una contraseña. Llenarás esas dos casillas colocando "admin" y le das "enter".

6. Ahora estarás entrando a la interfaz de la antena Tplink de configuración rápida. Lo primero que harás es marcar la opción de "Punto de Acceso (Access Point)".

7. Se te habilitará varias casillas para cambiar el nombre de la red (SSID) y personalizar tu contraseña (password). Realiza los cambios si deseas hacerlo y presiona en "Guardar".

8. Una vez realizada la configuración y guardado los cambios, desconecta la antena de la computadora y conectalo a un dispositivo con internet como modem o router.

B) Para Configurar Antena TpLink como Receptora:

1. Entra a la interfaz de la antena Tplink de la misma forma que lo hiciste con la antena emisora.

2. Luego de entrar a las bios del equipo, en la configuración rápida en vez de seleccionar el modo "Punto de acceso" vas a seleccionar "Modo cliente".

3. Ahora la antena cambiará a una especie de repetidor y comenzará a buscar las red WiFi de la otra antena que esta configurada como punto de acceso. Una vez encuentres la señal conectalo ingresando la clave que le personalizaste.

4. Una vez realices el paso anterior te vas a dirigir a LAN de la antena y cambia la IP por la que viene de fabrica. O sea, de 192.168.0.254 lo cambiarás por 192.168.0.253.

Nota: es importante que estas antenas tengas IP distintas para que no ocurra interferencia en las conexiones.

5. Por ultimo, guarda todos los cambios que realizaste en la antena Tplink receptora.

Note: olvides quitar la IP fija que le colocaste a tu computadora para poder configurar las antenas Tplink.

Con esto ya será tener internet del punto A al punto B y mandar ese internet a una distancia muy extensa. De esta forma es como configuraras las antenas direccionales tplink para el modo punto a punto.

De igual forma, aquí te dejo un video explicativo para que complementes la información de lo que te acabo de explicar:

Antenas Ubiquiti AirMAX: Configuración para enlazar Punto a Punto:

Okey, para la configuración de esta marca de antenas es un poco distinto con respecto a la interface, pero, todo lo demás es muy similar. Así que bajo el mismo principio vamos a configurar las antenas Ubiquiti:

A) Antena Ubiquiti AirMAX Emisora:

1. Configura la NanoStation 1 (que sería la antena principal) como modo punto de acceso y para eso vas a conectarla con la computadora. También, puedes descargarte un programa llamado Ubiquiti Discovery para localizar valores dentro de la red.

2. Cambia la IP de tu computadora a 192.168.1.(cualquier numero que desees) y conecte la antena por medio de cable de red.

3. Ahora dirígete al navegador de tu preferencia y coloca en la URL 198.168.1.20 y se abrirá una pantalla donde te pedirán un usuario y una contraseña para entrar a las bios de los equipos.

4. Colocaras en usuario "ubnt" y como contraseña colocaras "ubnt", coloca tu país y luego le darás "Login" para que se abra la interfaz.

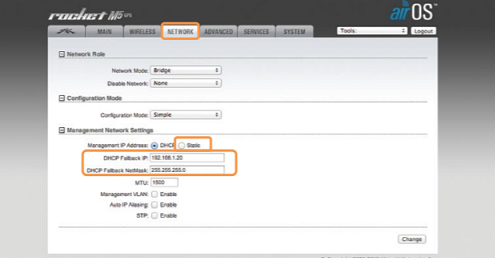

5. En este momento estarás en las bios de dicha antena, por lo que ahora te vas a dirigir a Network y nos vamos a dirigir a donde se encuentra la IP que trae de fabrica y la cambiaras. Esta IP nueva debe estar dentro del rango del segmento de la red que estará trabajando el dispositivo.

6. Una vez estés allí vas a pulsar "IP Static" y coloque la IP que usted prefiera. En la siguiente imagen se muestra claramente lo que te he explicado:

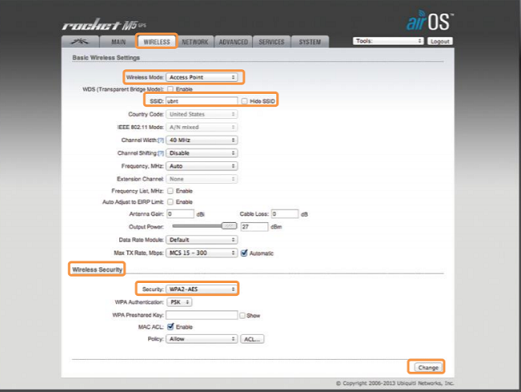

7. Una vez cambiada la IP te diriges a la pestaña Wireless > Wireless Mode > Colocar el modo Access Point (Punto de Acceso). Una vez dentro de esa pestaña podrás cambiar tanto el nombre de la antena como la contraseña.

8. Ahora solo tendrás que darle "Aplicar" y luego "Guardar" para guardar todas las configuraciones que has hecho. En este caso, ya hicimos que nuestra antena este con el modo punto de acceso.

B) Antena Ubiquiti AirMAX como Receptora:

1. Si lo hiciste de forma individual, lo que harás son los mismos pasos que te he dictado hasta el paso 6.

2. Una vez estés en las bios del equipo te vas a dirigir a Wireless > Wireless Mode > y selecciona la opción de Station.

3. Ahora, al momento de elegir dicha opción se habilitarán las redes disponibles de los puntos de accesos y el alcance de nuestra antena. Elige la red de la antena que configuraste como Access Point.

4.  Una vez conectado aplica y guarda todos los cambios que le realizaste a la antena Station.

Ahora, con esta configuración ya estará enlazado punto a punto. Tan solo debes ver algunos factores que no interrumpan la señal direccional y listo. De igual forma para que complementes la información y sepas configurarlo correctamente, aquí te dejo un video explicativo:

Para Configurar un Enlace Punto a Punto con Antenas Mikrotik, sigue estos Pasos:

Como te dije anteriormente, estas configuraciones siguen un mismo principio pero siempre tiene ciertas diferencias en la parte de la interface. Es por eso que debes informarte con estos tutoriales para que puedas encontrar la antena de tu marca y de esa forma seguir los pasos.

A continuación, te enseñaré paso a paso como configurar un enlace punto a punto con antenas Mikrotik en su interface:

A) Antena modo Bridge o AP Bridge

1. Verifica si tus antenas cuentan con licencia 3. De ser asi puedes hacerlo por el método "Bridge" sino tendrás que hacerlo a través del método "Punto de Acceso Bridge (AP Brisge)"

2. Accede al programa Winbox o Webfig para seleccionar la antena mando o mejor dicho: La antena Punto de Acceso. En estos pasos te lo mostraré con el método a traves de Winbox.

3. Una vez estés en las bios de la antena mando, dirígete a la pestaña Wireless > Propiedades de la Interfaz > WLAN 1.

4. Ahora en esa ventana que se abrió, te posicionarás en la pestaña "Wireless" para poder realizar las configuraciones para este tipo de conexión. Lo mas importante a editar aquí es el modo "AP Bridge" y el SSID "Será el nombre de la red wifi del PTP", las otras casillas puedes dejarla por defecto.

Aquí te muestro como debería de quedar:

5. Ahora ve a la pestaña "HT" y realiza los cambios segun tus requerimientos. Aquí te dejaré como deberías marcarlo:

6. Una vez realizado este paso cierra esa mini ventana de Wireless y dale clic a la pestaña "Security Profiles" para poder realizar las diversas configuraciones o agregar nuevas pestañas para una nueva conexión.

7. Marca la casilla de verificación y ahora escribe una contraseña segura en "WPA y WP2 Pre-Shared Key" y guarda los cambios.Te recuerdo que este seria en estación para conectarte.

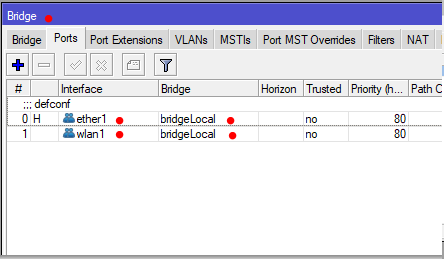

8. Luego unes el puerto LAN con el WLAN dirigiendote al campo de Bridge > El botón + y crea uno nuevo.

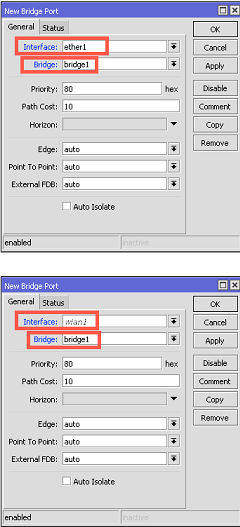

9. Ahora ve a "Ports" y ve a la casilla donde dice "Interface" y "Bridge" y realiza los cambios como lo desees.

Nota: Si hemos dejado el puerto Ether1 sin meter en el Bridge, tenemos que tener un servidor DHCP, si por el contrario lo hemos quitado porque ya tenemos uno, tenemos que deshabilitarlo, en IP -> DHCP Server.

B) Antena Receptora Mikrotik Estacion

Para configurar la antena Mikrotik como receptora, tan solo volverás a el programa Winbox como te había explicado en la primera configuración.

1. Dirígete a la pestaña "Wireless".

2. Cuando se abra la ventana de dicha pestaña, procederás a configurar los parámetros como antena receptora. En este caso, en vez de colocar "AP bridge" colocaras "Station Bridge".

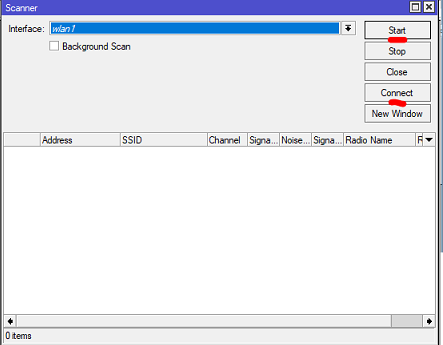

3. Presiona el botón "Scan" que se encuentra a tu derecha baja y allí y luego "Star" para que la antena comenzara a detectar todos los AP que se encuentran disponibles y seleccionarás el tuyo.

4. Ve a el apartado de "Security Profiles" nuevamente para colocar la contraseña que le habías proporcionado a la otra.

5. Conecta el puerto LAN con el WLAN para crear un punto invisible (por decirlo de alguna manera). También puedes habilitar un apartado DHCP en el modo Bridge y de esa forma obtener conexión del otro lado de la conexión PTP.

Con esto ya debería estar lista la conexión punto a punto con dichas antenas Mikrotik con el programa Winbox.

De igual forma te dejo un video actualizado para que puedas realizar dicha configuración con las antenas actuales.

¿Como Hacer enlaces Multipuntos de Forma Facil?

Si por alguna razón deseas hacer enlaces multipuntos (Enlace Punto a Punto con mas de 2 antenas), tan solo tienes que repetir el paso de la antena estación. Vale la pena recalcar que estas antenas deben verse de frente con la antena emisora y no debe haber nada de por medio para que no haya interrupciones en la conexión especial.

Opiniones finales...

Cuando queremos realizar grandes conexiones no solo se necesita de equipos router wifi para poder lograr eso que deseamos hacer. Es necesario que apostemos por las antenas direccionales que están capacitadas para mandar señal internet de forma recta y a largas distancias.

No siempre es necesario usar este tipo de antenas, también existen otros equipos como sistema de malla, router alta potencia, puntos de acceso en el que no será necesario aplicar este tipo de configuraciones avanzadas que puede resultarte costoso. Mi recomendación es que lo apliques cuando de verdad lo requieras.

Los enlaces punto a punto es una de las soluciones mas practicas para llevar internet de un lugar a otro sin ningún problema de cables. Después de todo, esto se maneja inalambricamente y dispuesto a dar la mejor intensidad para una mejor experiencia en el internet.
